Handlauf "Treppenaufgang oben gewinkelt" - Edelstahl geschliffen - konfigurierbar
Der freistehende Handlauf "Treppenaufgang oben gewinkelt" (MADE IN GERMANY) aus Edelstahl wird individuell nach Ihren Bedürfnissen gefertigt.
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Der freistehende Handlauf aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus und ist für Außen sowie für Innen gut geeignet.
Das Modell "Treppenaufgang oben gewinkelt" ist prädestiniert für den Einsatz an Treppen mit einem Podest oben und wenn der Kunde höchstmögliche Montage-Variablität fordert. Wir haben bei der Konstruktion sehr darauf geachtet alle technisch machbaren Elemente flexibelst zu realisieren, damit der Kunden bei der Montage den Handlauf mit seinen Bestandteilen selbst ausrichten kann, wie er es wünscht. Alternativ kann der Kunde aber auch starre bzw. geschraubte Bestandteile auswählen.
Die Variabilität wird durch folgende Bestandteile gewährleistet: Kugelring-Handlaufhalter, Gelenkstifte, Handlauf-Gelenk. Den freistehenden Handlauf können Sie zum Aufschrauben, zum Anschrauben und zum Einbetonieren konfigurieren. Zu den starren Bestandteilen eines freistehenden Handlaufes gehört die Trägerplatte und die Gehrung geschweißt
Wichtig: bei einem freistehenden Handlauf handelt es sich nicht um eine Absturzsicherung gem. DIN!
Bestellhinweis: Ab einer "Gesamtlänge" (Länge schräg + Länge gerade oben) von 5000mm ist nur noch ein "flexibles Gelenk" und keine geschweißte Gehrung möglich, da der Handlauf sonst zu lang für den Versand wäre.
Tipp:
Gerne können Sie uns eine Skizze vorab zusenden und evtl. ein paar Fotos von Ihrem Projekt, damit wir mit Ihnen Ihr Geländer planen und umsetzen können.
Es besteht z.B. auch die Möglichkeit mehrere Handläufe mit Rohr- und Eckverbinder zusammenzusetzen.
Gerne planen wir gemeinsam mit Ihnen Ihr persönliches Metallbau-Produkt. gerne können Sie uns Skizzen und Fotos zur Anfrage per Email info@handlauf-inox.de zusenden oder uns telefonisch erreichen Tel.: 07045-2019630.
oder direkt hier zu den wichtigsten Skizzen:
zur Maß-Skizze mit Befestigungsart: Ronde am Boden
zur Maß-Skizze mit Befestigungsart: Einbetonieren
Hinweis: Zur geschweißten Gehrung benötigen wir eine Skizze Ihrer Treppe mit Maßen von Ihnen.
Rostfreier Edelstahl heißt zwar rostfrei aber kann trotzdem rosten. Fremdrost befindet als Staub in der Luft und im Regen.
Fremdrost kann auch rostfreien Edelstahl angreifen, wenn er nicht rechtzeitig beseitigt wird. Bitte reinigen Sie daher regelmäßig Ihr Edelstahlprodukt und versiegeln Sie es mit einem geeigneten Edelstahl-Pflegespray. So behält Ihr Handlauf "flexibler Bausatz" stets seinen typischen Edelstahl-Glanz.
Edelstahl V2A (1.4301) ist übrigens nicht chlor- und solebeständig.
Unsere Artikel werden ohne CE-Kennzeichen (Zertifikat) und statischer Berechnung geliefert (bei Bedarf bitte anfragen. Wir sind nach EN 1090 zertifiziert).
Gerne beraten wir Sie persönlich (Link)
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Der freistehende Handlauf aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus und ist für Außen sowie für Innen gut geeignet.
Die Variabilität wird durch folgende Bestandteile gewährleistet: Kugelring-Handlaufhalter, Gelenkstifte, Handlauf-Gelenk. Den freistehenden Handlauf können Sie zum Aufschrauben, zum Anschrauben und zum Einbetonieren konfigurieren. Zu den starren Bestandteilen eines freistehenden Handlaufes gehört die Trägerplatte und die Gehrung geschweißt
Wichtig: bei einem freistehenden Handlauf handelt es sich nicht um eine Absturzsicherung gem. DIN!
Bestellhinweis: Ab einer "Gesamtlänge" (Länge schräg + Länge gerade oben) von 5000mm ist nur noch ein "flexibles Gelenk" und keine geschweißte Gehrung möglich, da der Handlauf sonst zu lang für den Versand wäre.
Tipp:
Gerne können Sie uns eine Skizze vorab zusenden und evtl. ein paar Fotos von Ihrem Projekt, damit wir mit Ihnen Ihr Geländer planen und umsetzen können.
Es besteht z.B. auch die Möglichkeit mehrere Handläufe mit Rohr- und Eckverbinder zusammenzusetzen.
Gerne planen wir gemeinsam mit Ihnen Ihr persönliches Metallbau-Produkt. gerne können Sie uns Skizzen und Fotos zur Anfrage per Email info@handlauf-inox.de zusenden oder uns telefonisch erreichen Tel.: 07045-2019630.
In ein paar Schritten zu Ihrem persönlichen freistehenden Handlauf - Orientieren Sie sich an unseren Skizzen bei den Produktbildern!
oder direkt hier zu den wichtigsten Skizzen:
zur Maß-Skizze mit Befestigungsart: Ronde am Boden
zur Maß-Skizze mit Befestigungsart: Einbetonieren
1. Wählen Sie die "Länge schräg" (schräge Länge)
Wählen Sie in dem Dropdown-Menü die passende schräge "Länge schräg" aus (Länge schräg ist inkl. Endkappe).2. Wählen Sie die "Länge gerade o" (gerade Länge oben)
Wählen Sie in dem Dropdown-Menü die passende schräge "Länge gerade oben" aus (Länge gerade oben ist inkl. Endkappe).3. Wählen Sie die Gesamt "Höhe" des Pfostens aus
Wählen Sie in dem Dropdown-Menü die "Höhe" des Pfostens aus. Die Handlauf-Oberkante sollte ca. 800 - 1100mm hoch sein. Bei Montage mit Wandankern bitte die Höhe für den Wandanker dazu rechnen (z.B. 150mm). Bei zum Einbetonieren bitte die Tiefe im Boden dazu rechnen (z.B. 400mm). Die Höhe ist somit inklusive der Betoniertiefe bei Pfosten zum Einbetonieren und inklusive der Wandankertiefe bei Pfosten mit seitlichem Wandanker.
4. Wählen Sie die "Befestigungsart"
Wählen Sie in dem Dropdown-Menü die gewünschte Befestigungsart aus. Wenn Sie "Ronde am Boden" Ø100mm x 6mm inkl. Abdeckrosette oder seitlicher "Wandanker" oder die Pfosten zum "Einbetonieren" inkl. Verdrehsicherung wünschen.5. Wählen Sie die "Betoniertiefe" (einbetonierte Länge des Pfosten im Boden)
Wählen Sie in dem Dropdown-Menü die passende "Betoniertiefe" (im Boden) aus. Wenn Sie "Ronde am Boden" oder "Wandanker" wünschen. Wählen Sie in diesem Feld "ohne Betonieren" aus.6. Wählen Sie in dem Dropdown-Menü die "Anzahl Pfosten"
Der Abstand sollte Abstand zwischen den Pfosten bzw. dadurch die Anzahl der Pfosten sollte nicht zu groß gewählt (ca. 1000-1500mm) werden, um eine hohe Stabiltät zu gewährleisten.
7. Wählen Sie in dem Dropdown-Menü die "Endkappe"
Sie können folgende Formen der Endkappen wählen. Wenn Sie "mit" Wandflansch wählen, entfällt eine Endkappe / Endbogen am oberen Ende. Neu: der 90° Endbogen wird lose zum Einkleben inkl. Edelstahlklebstoff geliefert
8. Wählen Sie in dem Dropdown-Menü die "Winkel-Art" des Handlaufes
Ein flexibles Gelenk oder die Gehrung starr geschweißt.Hinweis: Zur geschweißten Gehrung benötigen wir eine Skizze Ihrer Treppe mit Maßen von Ihnen.

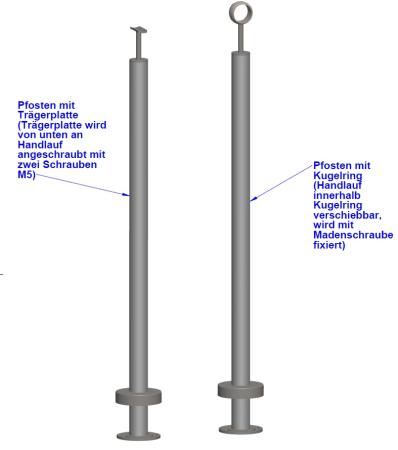

9. Wählen Sie in dem Dopdown-Menü den "Handlaufhalter
flexibler Kugelring "Bola" oder geschraubte "Trägerplatte"
Hinweis: Zur Trägerplatte benötigen wir eine Skizze Ihrer Treppe mit Maßen von Ihnen.
10. Wählen Sie in dem Dropdown-Menü den "Handlauf-Ø"
Ø42,4mm (Standard) oder Ø33,7mm oder Ø48,3mm
11. Wählen Sie im Dropdown-Menü, ob Sie das Montagematerial dazu bestellen möchten (mit / ohne / optional Injektionsmörtel)
Weitere Option: Möchten Sie ein Pflegespray dazu bestellen?
Rostfreier Edelstahl heißt zwar rostfrei aber kann trotzdem rosten. Fremdrost befindet als Staub in der Luft und im Regen.
Fremdrost kann auch rostfreien Edelstahl angreifen, wenn er nicht rechtzeitig beseitigt wird. Bitte reinigen Sie daher regelmäßig Ihr Edelstahlprodukt und versiegeln Sie es mit einem geeigneten Edelstahl-Pflegespray. So behält Ihr Handlauf "flexibler Bausatz" stets seinen typischen Edelstahl-Glanz.
Edelstahl V2A (1.4301) ist übrigens nicht chlor- und solebeständig.
Sicherheitshinweise:
Für mehr Informationen lesen Sie bitte hier weiter (Link)Unsere Artikel werden ohne CE-Kennzeichen (Zertifikat) und statischer Berechnung geliefert (bei Bedarf bitte anfragen. Wir sind nach EN 1090 zertifiziert).
Verarbeitungshinweise:
Unsere Geländer und Fenstergitter sind aufwendig geschweißt und werden anschließend gebeizt und gereinigt. Leichter Wärmeverzug ist möglich. Zugrunde liegende Norm für Allgemeintoleranzen ist die DIN ISO 13920 (grob bis sehr grob) für Schweißkonstruktionen und DIN ISO 2768 (grob bis sehr grob) für Längenmaße. Bitte sehen Sie die Montageanleitung mit Zeichnungen bei den Produktbildern und unter "Dokumente", um genaue Maße und mehr Informationen zum Handlauf zu erhalten.Weitere Hinweise:
Wir empfehlen die Montage von einer Fachfirma durchführen zu lassen. Montageanleitungen finden Sie als PDF zum Download im Shop. Die Lieferung erfolgt ausschließlich zur Selbstmontage.Gerne beraten wir Sie persönlich (Link)
Wesentliche Merkmale:
- Material: Edelstahl geschliffen K240
- Rohrausführung: rund
- Länge und Gewicht: je nach Konfiguration
- Farbe: Edelstahl grau
- Material: Edelstahl geschliffen K240
- Rohrausführung: rund
- Länge und Gewicht: je nach Konfiguration
- Farbe: Edelstahl grau
- Zeichnung Komponenten (128.38 KB)
- 3D-PDF_Treppenhandlauf_oben (302.12 KB) :
- "speichern unter" und mit "Adobe Acrobat" öffnen
- PDF Montagezeichnung (152.02 KB)
- PDF Montageanleitung (433.48 KB)
- PDF Wandanker (80.61 KB)
- JPG Komponenten (184.29 KB)
- Universal-Montageanleitung (Handbuch) (3.52 MB) :
- PDF zum Download
