Bitte prüfen Sie, ob das Montagematerial für Ihren Boden oder Ihre Wände geeignet ist!
Wir empfehlen die Montage durch eine Fachfirma ausführen zu lassen, mit dem für Ihre Anwendung geeigneten Montagematerial!
Wir können keine Haftung übernehmen für die Auswahl des richtigen Montagematerials.
Gerne stehen wir Ihnen mit Rat und Tat zur Seite.
Möglichkeit zur Befestigung unserer "Geländer" und "freistehenden Handläufe" des Pfostens mit "Ronde am Boden" oder zur seitlichen Befestigung mit dem "Wandanker" an der Treppenwange. Die Anzahl der Schrauben richtet sich nach der Anzahl der Pfosten.
- Bei Pfosten mit "Ronde am Boden": drei Befestigungspunkte je Pfosten
- Bei Pfosten mit "Wandanker": zwei Befestigungspunkte je Pfosten
Ein Set beinhaltet:
- 1 Stück fischer Hochleistungsanker FH II 15/25 S mit Sechskantkopf A4 (V4A) und
- 1 Stück Hutmutter M10 DIN 934 A2
- 1 Stück Unterlegscheibe M10 DIN 125 A2
- 1 Stück Federring M10 DIN 127 A2

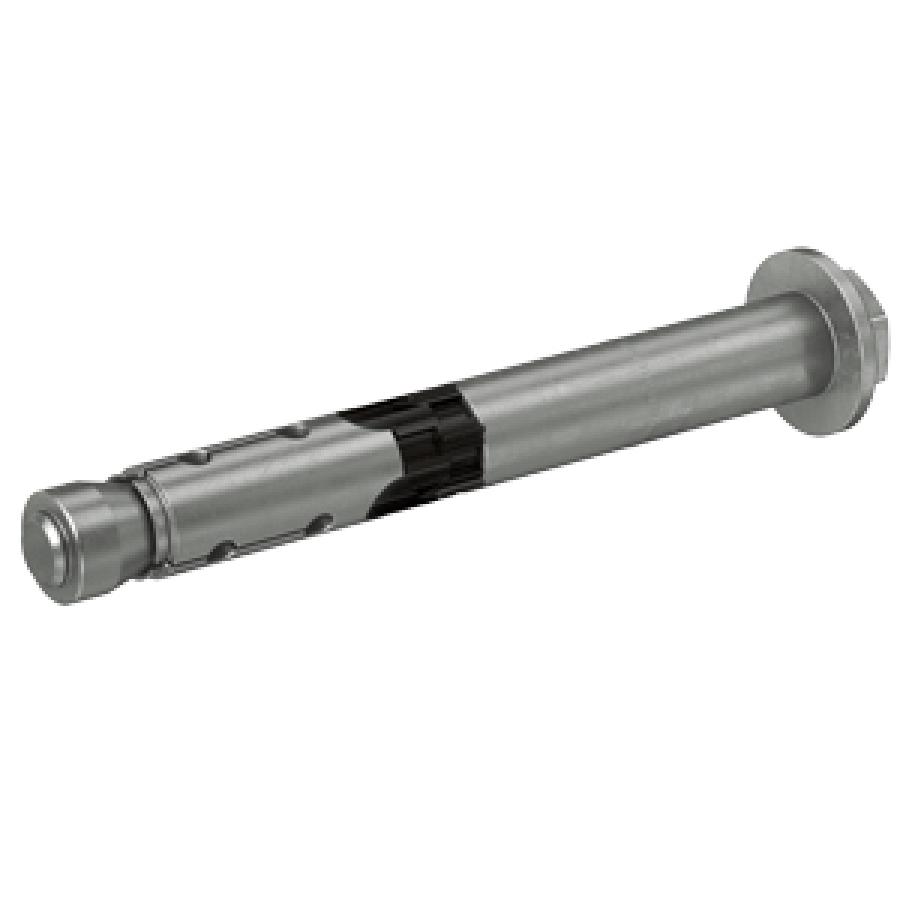

Hochleistungsanker FH II 18/25 S A4
fischer Hochleistungsanker FH II S mit Sechskantkopf A4: der Durchsteckanker aus nicht rostendem Stahl mit anspruchsvollem Design.
Hersteller: fischer (Link zum Hersteller)
Herstellernr.: 510928
Bohrer-Nenndurchmesser: Ø15mm
Min. Bohrlochtiefe bei Durchsteckmontage: 115mm
Dübellänge: 122mm
Maximale Dicke des Anbauteils: 25mm
Gewinde: M10
Schlüsselweite: 17mm
Der fischer Hochleistungsanker FH II-S mit Sechskantkopf ist ein Hülsenanker aus nicht rostendem Stahl. Der fischer Hochleistungsanker FH II-S mit Sechskantkopf ist bestens geeignet, um in gerissenem und ungerissenem Beton Konsolen, Stahlkonstruktionen und Kabeltrassen zu verankern. Die Europäische Technische Bewertung und die Brandeignung nach Feuerwiderstandsklasse R 120 garantieren ein Plus an Sicherheit. Der Anker wird in der zeitsparenden Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand. Das Anbauteil wird dadurch an den Verankerungsgrund gezogen. Der schwarze Kunststoffring verhindert, dass sich der Anker mitdreht, und nimmt den Anzugsschlupf auf.
fischer Hochleistungsanker FH II S mit Sechskantkopf A4: der Durchsteckanker aus nicht rostendem Stahl mit anspruchsvollem Design.
Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch bei Anwendungen in Erdbebengebieten (Seismik C1 und C2).
Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit und weniger Befestigungspunkte.
Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
Anwendungen:
Geländer / Handläufe
Treppen
Konsolen
Stahlkonstruktionen
Leitern
Kabeltrassen
Maschinen
Tore
Fassaden
Gitter
Zugelassen für Baustoffe:
- Beton C20/25 bis C50/60, gerissen und ungerissen
Auch geeignet für:
- Beton C12/15
- Naturstein mit dichtem Gefüge
Funktionsweise:
- Der FH II ist geeignet für die Durchsteckmontage.
- Beim Aufbringen des Drehmoments wird der Konus in die Spreizhülse gezogen und verspannt diese gegen die Bohrlochwand.
- Der schwarze Kunststoffring verhindert beim Anziehen des Ankers ein Mitdrehen und nimmt den Anzugsschlupf wie eine Knautschzone auf, so dass das Anbauteil an den Verankerungsgrund herangezogen wird.
- Erhältliche Kopfformen für flexible Gestaltungsmöglichkeiten: Sechskantkopf (Typ S), Senkkopf (Typ SK), Bolzenversion mit Mutter und Scheibe (Typ B) und Hutmutter (Typ H).
Vorteile:
- Die internationalen Zulassungen garantieren maximale Sicherheit und höchste Leistungsfähigkeit. Auch Anwendungen in Erdbebengebieten (Seismik C1 und C2) sind durch diese Zulassungen abgedeckt.
- Der geringe Überstand des Schraubenkopfes sorgt für eine dezente Befestigung.
- Das ideale Zusammenwirken von Schraubenschaft und Hülse ermöglicht eine hohe Quertragfähigkeit. Dadurch sind weniger Befestigungspunkte nötig.
- Die optimierte Geometrie reduziert intelligent die Setzenergie und sorgt so für eine kräfteschonende Montage.
- In der Zulassung ist die Verwendung von Hohlbohrern geregelt.
Top Features:
Weniger Befestigungspunkte durch hohe Quertragfähigkeit.
Kräfteschonende Montage durch optimierte Dübelgeometrie.
Zeitsparende Durchsteckmontage.
ETA-Zulassung für gerissenen Beton.
Aus nicht rostendem Stahl für Befestigungen im Außenbereich.
