Handlauf Treppenaufgang "Quadrat" Edelstahl geschliffen - konfigurierbar -
Der freistehende Handlauf Treppenaufgang "Quadrat" (MADE IN GERMANY) aus Edelstahl wird individuell nach Ihren Bedürfnissen gefertigt.
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Der freistehende Handlauf aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus und ist für Außen sowie für Innen gut geeignet.
Das Modell Treppenaufgang "Quadrat" ist an Treppen rings ums Haus einsetzbar, bei denen mehr Halt beim Herauf- und Herabsteigen durch einen rostfreien Edelstahl-Handlauf gewünscht wird.
Aber auch als gerader Handlauf auf einem Podest oder an einer Brüstung ist dieses Modell durch seine flexibilität gut geeignet.
Dieses Modell ist etwas ganz Besonderes, denn es ist unser erstes Modell mit rechteckigen Pfosten, die aus Quadratrohr 40x40mm bestehen. Und nicht nur des Pfosten-Rohr ist quadratisch, sonder auch die Bodenplatte (100x100mm), sowie die Abdeckrosette (105x105mm). Sie haben die Möglichkeit den Handlauf ganz individuell auch "rechteckig" oder "rund" zu konfigurieren. Die Anzahl der Füllstäbe oder ob Sie überhaupt einen Füllstab möchten, düfen Sie selbst entscheiden.

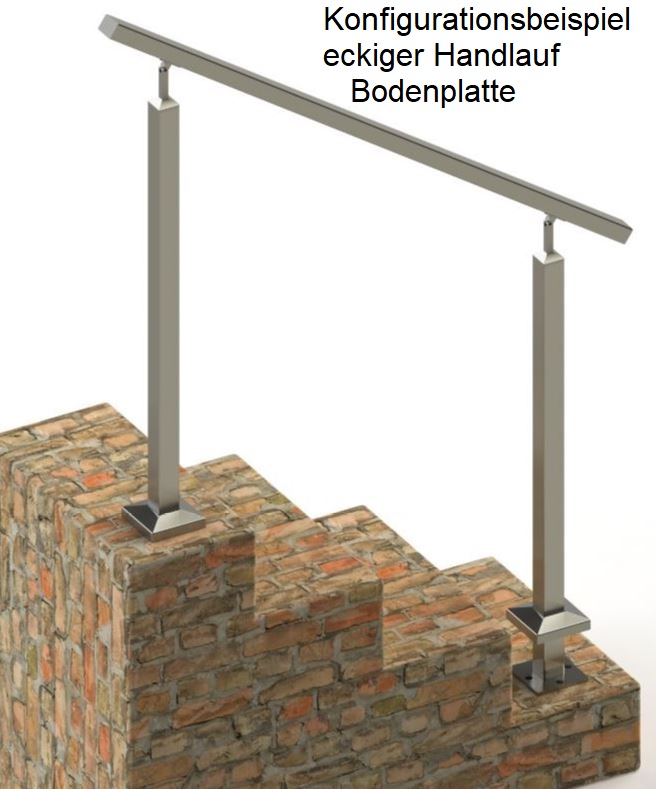

Was ganz neu ist, ist, dass wir Ihnen diesen "freistehenden" Handlauf auch mit einem rechteckigen Handlauf-Rohr 40x30x2,0mm oder 40x40x2,0 oder mit einem runden Handlauf-Rohr Ø42,4 / 33,7 / 48,3mm herstellen können. Beim runden Handlauf haben Sie die Wahl von vier Endkappen-Formen. Beim rechteckigen Handlauf -Modell ist nur eine "gerade" Endkappe möglich. Angebunden wird der "rechteckige" Handlauf über eine "Trägerplatte", welche am Handlauf angeschraubt wird. Der Runde Handlauf kann dagegen über einen flexiblen "Kugelring" angebunden werden oder auch über die geschraubte "Trägerplatte".

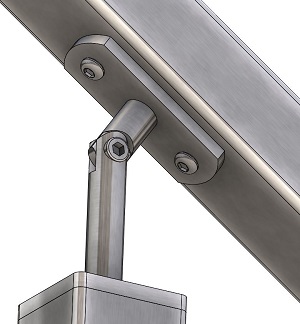

Es ist bei der Auswahl der geschraubten "Trägerplatte" sinnvoll, dass Sie uns eine Handskizze Ihrer Treppe bzw. des Handlaufes zusenden, damit wir die Positionen der Pfosten im CAD ermitteln können. Falls Sie uns keine Skizze schicken möchten, bringen wir die Pfosten jeweils 150mm vom Handlauf-Ende an. Grundsätzlich können Sie uns immer eine Hand-Skizze Ihrer Treppenstufen zusenden, damit wir nochmal zur Sicherheit um die richtigen Maße zu ermitteln, für Sie eine CAD-Skizze erstellen.

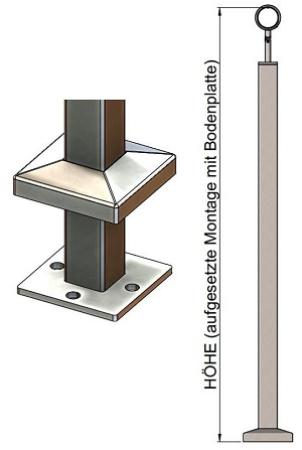

Die Bodenplatte verfügt über vier Befestigungslöcher Ø12,5mm. Sie können selbst entscheiden, welche der Löcher Sie verwenden möchten. Wir empfehlen mindestens zwei der Löcher zur Befestigung des Pfosten zu verwenden. Die Befestigungslöcher und Schrauben in der Bodenplatte werden mit einer Abdeckrosette abgedeckt.

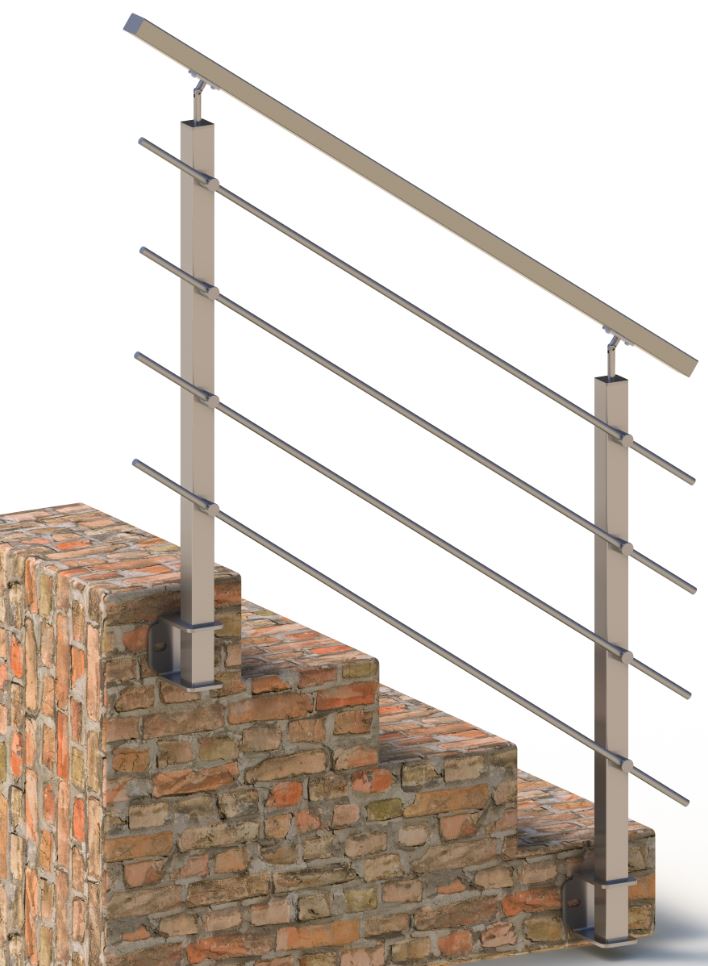

Der freistehende Handlauf Treppenaufgang "Quadrat" ist mit seitlich flexbilen Traversehaltern und horizontalen Füllstäben aus Ø12mm V2A-Vollmaterial lieferbar. Die Menge können Sie zwischen "keinem" Füllstab (also 0) und vier Füllstäben konfigurieren. Wenn Sie "keinen" Füllstab anwählen, sind auch keine Füllstäbe und Füllstabhalter dabei. Je nach Anzahl der Füllstäbe befinden sich geschraubte Traversenhalter an den Pfosten. Die Abstände der Füllstäbe werden von uns gleichmäßig ausgemittelt.
Wichtig: bei einem freistehenden Handlauf handelt es sich nicht um eine Absturzsicherung gem. DIN! Bei horizontalen Füllstäben besteht die Gefahr, dass jemand hochklettert und runterfällt. Außerdem besteht die Gefahr, dass jemand zwischendurch die Füllstäbe fällt.
Tipp:
Gerne können Sie uns eine Skizze vorab zusenden und evtl. ein paar Fotos von Ihrem Projekt, damit wir mit Ihnen Ihr Geländer planen und umsetzen können.
Es besteht z.B. auch die Möglichkeit mehrere Handläufe mit Rohr- und Eckverbinder zusammenzusetzen.
Gerne planen wir gemeinsam mit Ihnen Ihr persönliches Metallbau-Produkt. gerne können Sie uns Skizzen und Fotos zur Anfrage per Email info@handlauf-inox.de zusenden oder uns telefonisch erreichen Tel.: 07045-2019630.
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Der freistehende Handlauf aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus und ist für Außen sowie für Innen gut geeignet.
Aber auch als gerader Handlauf auf einem Podest oder an einer Brüstung ist dieses Modell durch seine flexibilität gut geeignet.
Dieses Modell ist etwas ganz Besonderes, denn es ist unser erstes Modell mit rechteckigen Pfosten, die aus Quadratrohr 40x40mm bestehen. Und nicht nur des Pfosten-Rohr ist quadratisch, sonder auch die Bodenplatte (100x100mm), sowie die Abdeckrosette (105x105mm). Sie haben die Möglichkeit den Handlauf ganz individuell auch "rechteckig" oder "rund" zu konfigurieren. Die Anzahl der Füllstäbe oder ob Sie überhaupt einen Füllstab möchten, düfen Sie selbst entscheiden.
Was ganz neu ist, ist, dass wir Ihnen diesen "freistehenden" Handlauf auch mit einem rechteckigen Handlauf-Rohr 40x30x2,0mm oder 40x40x2,0 oder mit einem runden Handlauf-Rohr Ø42,4 / 33,7 / 48,3mm herstellen können. Beim runden Handlauf haben Sie die Wahl von vier Endkappen-Formen. Beim rechteckigen Handlauf -Modell ist nur eine "gerade" Endkappe möglich. Angebunden wird der "rechteckige" Handlauf über eine "Trägerplatte", welche am Handlauf angeschraubt wird. Der Runde Handlauf kann dagegen über einen flexiblen "Kugelring" angebunden werden oder auch über die geschraubte "Trägerplatte".
Es ist bei der Auswahl der geschraubten "Trägerplatte" sinnvoll, dass Sie uns eine Handskizze Ihrer Treppe bzw. des Handlaufes zusenden, damit wir die Positionen der Pfosten im CAD ermitteln können. Falls Sie uns keine Skizze schicken möchten, bringen wir die Pfosten jeweils 150mm vom Handlauf-Ende an. Grundsätzlich können Sie uns immer eine Hand-Skizze Ihrer Treppenstufen zusenden, damit wir nochmal zur Sicherheit um die richtigen Maße zu ermitteln, für Sie eine CAD-Skizze erstellen.
Die Bodenplatte verfügt über vier Befestigungslöcher Ø12,5mm. Sie können selbst entscheiden, welche der Löcher Sie verwenden möchten. Wir empfehlen mindestens zwei der Löcher zur Befestigung des Pfosten zu verwenden. Die Befestigungslöcher und Schrauben in der Bodenplatte werden mit einer Abdeckrosette abgedeckt.
Der freistehende Handlauf Treppenaufgang "Quadrat" ist mit seitlich flexbilen Traversehaltern und horizontalen Füllstäben aus Ø12mm V2A-Vollmaterial lieferbar. Die Menge können Sie zwischen "keinem" Füllstab (also 0) und vier Füllstäben konfigurieren. Wenn Sie "keinen" Füllstab anwählen, sind auch keine Füllstäbe und Füllstabhalter dabei. Je nach Anzahl der Füllstäbe befinden sich geschraubte Traversenhalter an den Pfosten. Die Abstände der Füllstäbe werden von uns gleichmäßig ausgemittelt.
Wichtig: bei einem freistehenden Handlauf handelt es sich nicht um eine Absturzsicherung gem. DIN! Bei horizontalen Füllstäben besteht die Gefahr, dass jemand hochklettert und runterfällt. Außerdem besteht die Gefahr, dass jemand zwischendurch die Füllstäbe fällt.
Tipp:
Gerne können Sie uns eine Skizze vorab zusenden und evtl. ein paar Fotos von Ihrem Projekt, damit wir mit Ihnen Ihr Geländer planen und umsetzen können.
Es besteht z.B. auch die Möglichkeit mehrere Handläufe mit Rohr- und Eckverbinder zusammenzusetzen.
Gerne planen wir gemeinsam mit Ihnen Ihr persönliches Metallbau-Produkt. gerne können Sie uns Skizzen und Fotos zur Anfrage per Email info@handlauf-inox.de zusenden oder uns telefonisch erreichen Tel.: 07045-2019630.

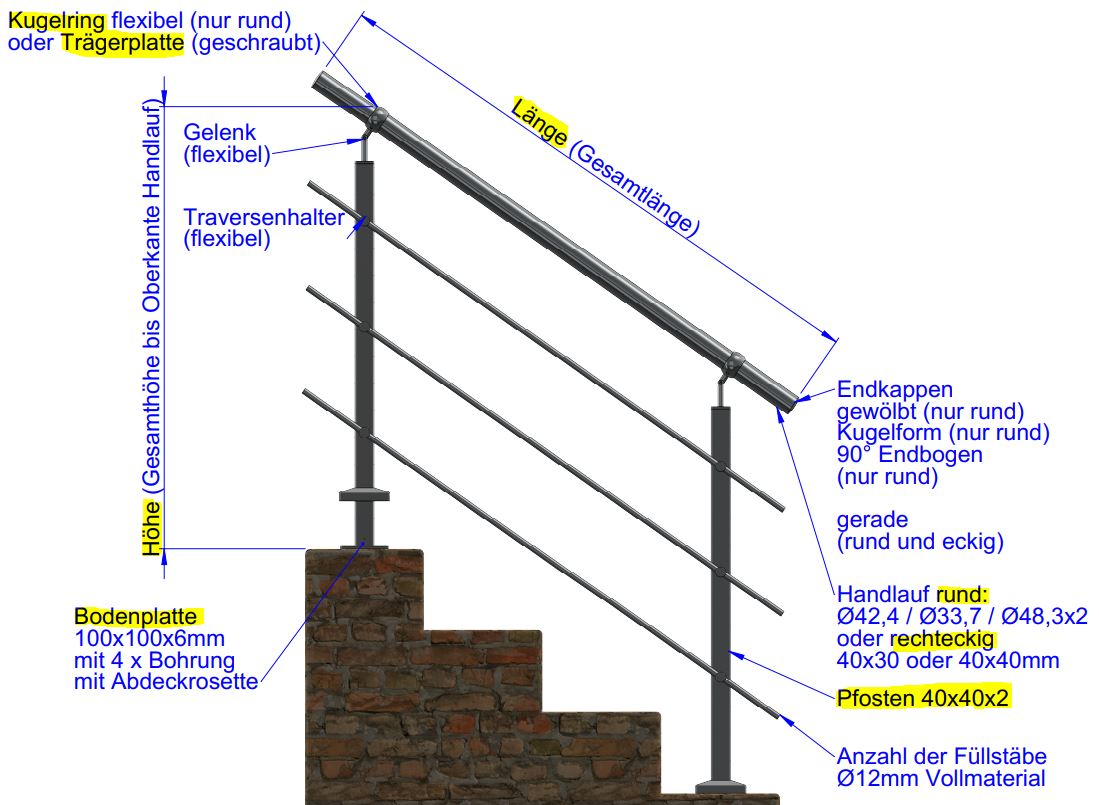

In ein paar Schritten zu Ihrem persönlichen freistehenden Geländer - Orientieren Sie sich an unseren Skizzen bei den Produktbildern!
oder direkt hier zu den wichtigsten Skizzen:
zur Maß-Skizze mit Befestigungsart: Ronde am Boden

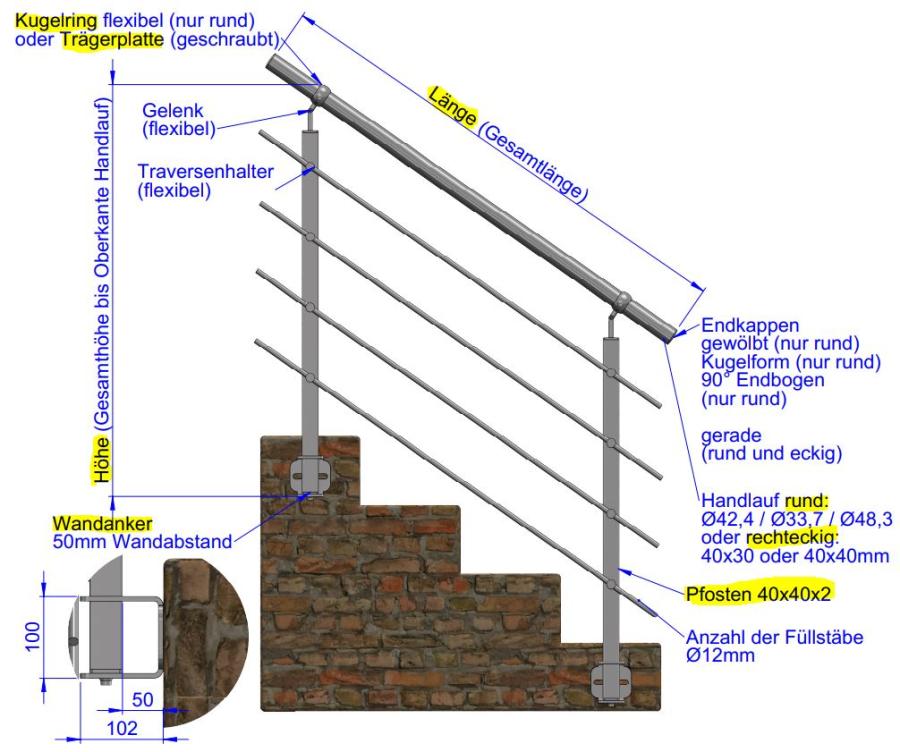

zur Maß-Skizze mit Befestigungsart: Wandanker
1. Wählen Sie die "Länge" des Handlaufes
Wählen Sie in dem Dropdown-Menü die passende "Länge" aus (Länge ist inkl. Endkappe bzw. Endbogen).2. Wählen Sie die "Gesamthöhe" der Pfosten
Wählen Sie in dem Dropdown-Menü die "Höhe" der Pfosten aus. Die Handlauf-Oberkante sollte ca. 1000mm hoch sein. Bei Montage mit Wandankern bitte die Höhe für den Wandanker dazu rechnen (ca. 150mm min. 100mm). Sehen Sie sich zum besseren Verständnis bitte die Montagezeichnung in den Produktbildern an.3. Wählen Sie die "Befestigungsart"
Wählen Sie in dem Dropdown-Menü die gewünschte Befestigungsart aus. Wenn Sie "Bodenplatte" Ø100mm x 100 x 6mm inkl. Abdeckrosette 105 x 105mm oder seitlicher "Wandanker" wünschen. Die Pfosten werden dementsprechend für Sie vorbereitet. Der Wandabstand der Wandanker beträgt 50mm.4. Wählen Sie die "Handlaufhalter"

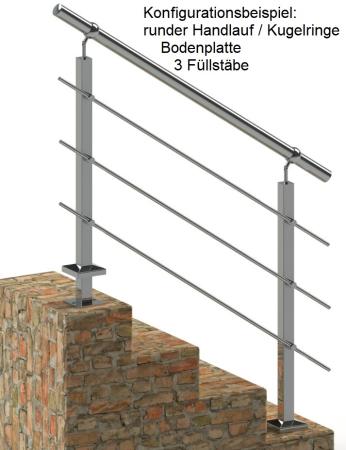

Wählen Sie in dem Dropdown-Menü die gewünschten Handlaufhalter aus. Bei "Rechteckigem 40 x 30mm Handlauf sind nur "Trägerplatten" möglich. Bei rundem Handlauf können Sie auch den flexiblen "Kugelring" (unsere flexible Empfehlung) auswählen.5. Wählen Sie die "Anzahl Pfosten"
Der Abstand zwischen den Pfosten (bzw. dadurch die Anzahl der Pfosten) sollte nicht zu groß gewählt (max. 1500mm) werden, um eine hohe Stabiltät zu gewährleisten.6. Wählen Sie die gewünschten "Endkappen"

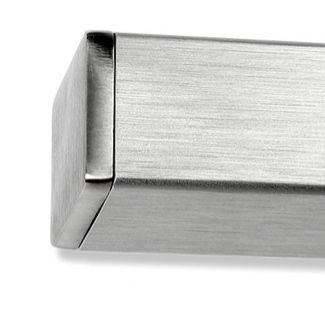

Bei Handlauf Rechteckig 40 x 30mm und 40 x 40mm sind ausschließlich "gerade" Endkappen lieferbar!"Nur" bei rundem Handlauf Ø42,4mm oder Ø33,7 oder Ø48,3 können Sie folgende Formen der Endkappen wählen. Die beiden 90° Endbogen werden lose zum Einkleben inkl. Edelstahlklebstoff geliefert.
7. Wählen Sie die gewünschte "Handlauf-Form"

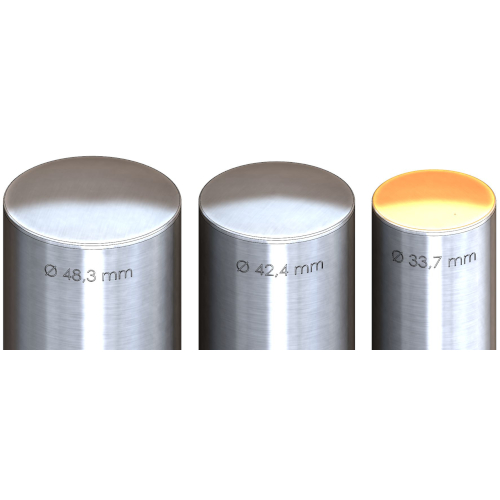

Ø42,4mm (Standard) oder rechteckig 40x30mm oder 40x40mm oder Ø33,7mm Ø48,3mm8. Wählen Sie die gewünschte Anzahl an horizontalen geschaubten Füllstäben"
Die Anzahl beträgt "keinen" (Standard also 0 Füllstäbe) bis zu vier Füllstäbe. Wir mitteln in der Produktion die Füllstäbe so aus, das überall der circa gleich Abstand vorliegt. Die Füllstäbe werden mit Querstabhaltern an die Pfosten angeschraubt.9. Wählen Sie im Dropdown-Menü, ob Sie das Montagematerial dazu bestellen möchten (mit / ohne / optional Injektionsmörtel)
Weitere Option: Möchten Sie ein Pflegespray dazu bestellen?
Rostfreier Edelstahl heißt zwar rostfrei aber kann trotzdem rosten. Fremdrost befindet als Staub in der Luft und im Regen.
Fremdrost kann auch rostfreien Edelstahl angreifen, wenn er nicht rechtzeitig beseitigt wird. Bitte reinigen Sie daher regelmäßig Ihr Edelstahlprodukt und versiegeln Sie es mit einem geeigneten Edelstahl-Pflegespray. So behält Ihr Handlauf Treppenaufgang "Quadrat" stets seinen typischen Edelstahl-Glanz.
Edelstahl V2A (1.4301) ist übrigens nicht chlor- und solebeständig.
Sicherheitshinweise:
Für mehr Informationen lesen Sie bitte hier weiter (Link)Unsere Artikel werden ohne CE-Kennzeichen (Zertifikat) und statischer Berechnung geliefert (bei Bedarf bitte anfragen. Wir sind nach EN 1090 zertifiziert).
Verarbeitungshinweise:
Unsere Geländer und Fenstergitter sind aufwendig geschweißt und werden anschließend gebeizt und gereinigt. Leichter Wärmeverzug ist möglich. Zugrunde liegende Norm für Allgemeintoleranzen ist die DIN ISO 13920 (grob bis sehr grob) für Schweißkonstruktionen und DIN ISO 2768 (grob bis sehr grob) für Längenmaße. Bitte sehen Sie die Montageanleitung mit Zeichnungen bei den Produktbildern und unter "Dokumente", um genaue Maße und mehr Informationen zum Handlauf zu erhalten.Weitere Hinweise:
Wir empfehlen die Montage von einer Fachfirma durchführen zu lassen. Montageanleitungen finden Sie als PDF zum Download im Shop. Die Lieferung erfolgt ausschließlich zur Selbstmontage.Gerne beraten wir Sie persönlich (Link)
Lieferumfang:
1 Stück Pfosten bestehend aus:
1 Stück Pfosten bestehend aus:
- 1 x Pfostenrohr Ø 40 x 40 x 2,0 mm für aufgesetzte Montage
- inkl. angeschweißter Bodenplatte 100 x 100 x 6mm mm mit Abdeckrosette mit 4 Stück Befestigungslanglöchern
- oder alternativ mit Wandanker mit 2 Befestigungslöchern
- 1 x Handlaufträger "Trägerplatte" (geschraubt)
- Handlaufrohr Ø 42,4 x 2mm aus V2A Edelstahl geschliffen
- oder Handlaufrohr 40 x 30 x 2mm oder 40 x 40 x 2mm
- inkl. 2 Stück Endkappen (bei 40 x 30 und 40 x 40 mm Rechteck-Handlauf nur flache Endkappen möglich)
- Füllstab Ø12mm Vollmaterial
- je pfosten ein angeschraubter Querstabhalter (Füllstab wird darim mit Stiftschraube geklemmt)
Wesentliche Merkmale:
- Material: Edelstahl geschliffen K240
- Rohrausführung: rund und eckig
- Länge und Gewicht: je nach Konfiguration
- Farbe: Edelstahl grau
- Material: Edelstahl geschliffen K240
- Rohrausführung: rund und eckig
- Länge und Gewicht: je nach Konfiguration
- Farbe: Edelstahl grau
- Universal-Montageanleitung (Handbuch) (3.52 MB) :
- PDF zum Download
