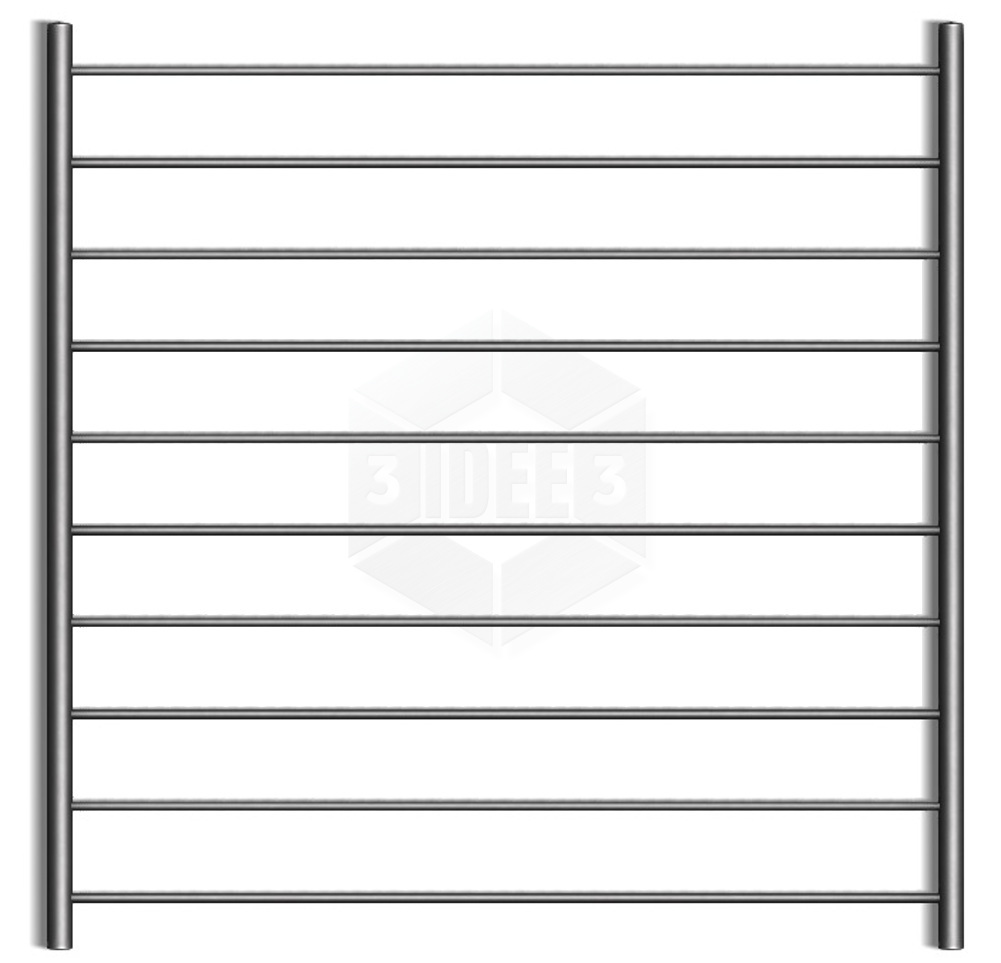

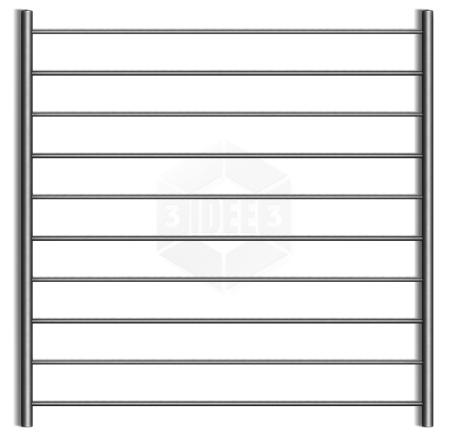

Fenstergitter "Variante 3" - Edelstahl geschliffen - konfigurierbar
Das Fenstergitter "Variante 3" (MADE IN GERMANY) aus Edelstahl wird individuell nach Ihren Bedürfnissen gefertigt.
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Das Fenstergitter aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus und ist für Außen sowie für Innen gut geeignet.
Fenstergitter aus Edelstahl "Variante 3"
Vorschlag zu Beginn: Falls Sie mit der Beschreibung oder der Auswahl des Produktes Probleme oder Fragen haben, helfen wir Ihnen gerne jederzeit per Email oder telefonisch weiter. info@handlauf-inox.de oder 07045/2019630.
Bitte beachten Sie, dass das Montagematerial (für Außenbefestigung Abstandshülse etc. und in Laibung Wandflansche etc.) optional ausgewählt werden muss. Siehe weiter unten!
Fenstergitter - Französischer Balkon - Geländer aus Edelstahl
Unsere Fenstergitter aus Edelstahl sind bestens geeignet als Sicherung an Fenster und Fenstertüren. Aber nicht nur als Einbruchsicherung werden Fenstergitter verwendet, sondern Sie dienen auch als Hausschmuck und verleihen jedem Haus das gewisse Etwas.
Geländerausführung:
Ober- und Untergurt: Edelstahlrohr Ø 33,7 x 2 mm geschliffen
mit 4 Endkappen. ACHTUNG: Bei Befestigung "innerhalb der Fensterlaibung" werden keine Endkappen geliefert, da dies technisch nicht möglich ist.
Geländerfüllung: Edelstahl-Vollmaterial Ø 12mm geschliffen.
ANMERKUNG: Ab ca. 1300mm Länge der Füllstäbe verwenden wir eine angeschweißte flache mittige Zwischenstrebe aus 5mm geschliffenem Edelstahl um eine Mögliche Durchbiegung der Füllstäbe zu verhindern und dem Fenstergitter mehr Stabilität und Sicherheit zu verleihen.
Geländerlänge: variabel (Ihr Wunschmaß)
Geländerhöhe: variabel (Ihr Wunschmaß)
Für mehr Infos: Bitte sehen Sie hierzu auch die PDF "Befestigungsmöglichkeiten"
Unsere Geländer und Fenstergitter sind aufwendig geschweißt und werden anschließend gebeizt und gereinigt. Leichter Wärmeverzug ist möglich.
Zugrunde liegende Norm für Allgemeintoleranzen ist die DIN ISO 13920 (grob bis sehr grob) für Schweißkonstruktionen und DIN ISO 2768 (grob bis sehr grob) für Längenmaße.
Auswahl des optionalen Montagematerials:
Bitte lesen Sie unsere Sicherheitshinweise! (Link)
Bitte schauen Sie zur Erklärung des Montagematerials und der Befestigungsarten unser YouTube-Video (Link)
Das Montagematerial ist in 3 unterschiedlichen Konfigurationen auswählbar:
1. für Mauerwerk - Außenwand (im Fenstergitter befinden sich 4 x Ø12mm Bohrungen durch die die Gewindestangen gesteckt werden)
Das optionale Montagematerial beinhaltet:
4 x Gewindestange M10 x 330mm (muss je nach Bedarf gekürzt werden)
je 4 x Distanzhülse 40mm / Ausgleichstück / Hutmutter M10 / Kontermutter M10 / Ronde Ø33,7x4mm
Tipp: Die Gewindestangen können beispielsweise mit einem Injektionsmörtel (und Siebhülsen) in die Wand geklebt werden. Siehe auch weiter unten "Injektionsmörtel-Set".
oder
2. für innerhalb Fensterlaibung (Mauerwerk oder Holzbauten)
Das optionale Montagematerial beinhaltet:
4 x Wandflansch Ø85mm
(Tipp: die Wandflansche werden lose mitgeliefert, also sind nicht angeschweißt. Sie können dadurch Unebenheiten der Wand ausgleichen, da die Flansche auf dem Rohr horizontal verschiebbar sind - siehe Zeichnung!)
12 x Torx-Spanplatten-Schraube Ø6x70
12 x Ø8 TRIKA Allzweckdübel (Link zum Hersteller)
oder
3. für Holzbauten - Außenwand (im Fenstergitter befinden sich 4 x Ø12mm Bohrungen durch die die Stockschrauben gesteckt werden)
Das optionale Montagematerial beinhaltet:
4 x Stockschrauben M10x160
je 4 x Distanzhülse 40mm / Ausgleichstück / Hutmutter M10 / Kontermutter M10 / Ronde Ø33,7x4mm
Schraubensicherung (Schutz gegen Herausdrehen von Mutter und Schraube)
für mehr Informationen bitte klicken Sie hier (Link)!
Injektionsmörtel-Set
Pflegespray & Reinigungsspray für Edelstahl (400ml) - optional auswählbar
Sondermodelle oder Sondermaße oder Änderungs- und Anpassungswünsche:
Für mehr Informationen bitte lesen Sie hier weiter (Link)
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Das Fenstergitter aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus und ist für Außen sowie für Innen gut geeignet.
Fenstergitter aus Edelstahl "Variante 3"
Vorschlag zu Beginn: Falls Sie mit der Beschreibung oder der Auswahl des Produktes Probleme oder Fragen haben, helfen wir Ihnen gerne jederzeit per Email oder telefonisch weiter. info@handlauf-inox.de oder 07045/2019630.
In ein paar Schritten zu Ihrem persönlichen Fenstergitter - Orientieren Sie sich an unseren Zeichnungen bei den Produktbildern!
oder direkt hier zu den wichtigsten Skizzen:
zur Maß-Skizze mit Befestigungsart: an der Außenwand
zur Maß-Skizze mit Befestigungsart: in der Fensterleibung
Bitte beachten Sie, dass das Montagematerial (für Außenbefestigung Abstandshülse etc. und in Laibung Wandflansche etc.) optional ausgewählt werden muss. Siehe weiter unten!
Fenstergitter - Französischer Balkon - Geländer aus Edelstahl
Unsere Fenstergitter aus Edelstahl sind bestens geeignet als Sicherung an Fenster und Fenstertüren. Aber nicht nur als Einbruchsicherung werden Fenstergitter verwendet, sondern Sie dienen auch als Hausschmuck und verleihen jedem Haus das gewisse Etwas.
Geländerausführung:
Ober- und Untergurt: Edelstahlrohr Ø 33,7 x 2 mm geschliffen
mit 4 Endkappen. ACHTUNG: Bei Befestigung "innerhalb der Fensterlaibung" werden keine Endkappen geliefert, da dies technisch nicht möglich ist.
Geländerfüllung: Edelstahl-Vollmaterial Ø 12mm geschliffen.
ANMERKUNG: Ab ca. 1300mm Länge der Füllstäbe verwenden wir eine angeschweißte flache mittige Zwischenstrebe aus 5mm geschliffenem Edelstahl um eine Mögliche Durchbiegung der Füllstäbe zu verhindern und dem Fenstergitter mehr Stabilität und Sicherheit zu verleihen.
Geländerlänge: variabel (Ihr Wunschmaß)
Geländerhöhe: variabel (Ihr Wunschmaß)
- Hinweis für Befestigung an der Außenwand: Bei der Auswahl der "Länge" handelt es sich um den horizontalen Befestigungsabstand (=Mittenabstand der Befestigungsbohrungen).
- Hinweis für Befestigung an der Außenwand: Bei der Auswahl der "Höhe" handelt es sich um die vertikale Befestigungshöhe (=Mittenabstand der Befestigungsbohrungen).
- WICHTIG: Hinweis für Befestigung innerhalb der Fensterlaibung: Bei der Auswahl der "Länge" und der "Höhe" handelt es sich um die exakte Breite und Höhe Ihrer Fensterlaibung. Unsere Konstruktion berechnet daraus die tatsächliche Größe des Fenstergitters.
Für mehr Infos: Bitte sehen Sie hierzu auch die PDF "Befestigungsmöglichkeiten"
Unsere Geländer und Fenstergitter sind aufwendig geschweißt und werden anschließend gebeizt und gereinigt. Leichter Wärmeverzug ist möglich.
Zugrunde liegende Norm für Allgemeintoleranzen ist die DIN ISO 13920 (grob bis sehr grob) für Schweißkonstruktionen und DIN ISO 2768 (grob bis sehr grob) für Längenmaße.
Auswahl des optionalen Montagematerials:
Bitte lesen Sie unsere Sicherheitshinweise! (Link)
Bitte schauen Sie zur Erklärung des Montagematerials und der Befestigungsarten unser YouTube-Video (Link)
Das Montagematerial ist in 3 unterschiedlichen Konfigurationen auswählbar:
1. für Mauerwerk - Außenwand (im Fenstergitter befinden sich 4 x Ø12mm Bohrungen durch die die Gewindestangen gesteckt werden)
Das optionale Montagematerial beinhaltet:
4 x Gewindestange M10 x 330mm (muss je nach Bedarf gekürzt werden)
je 4 x Distanzhülse 40mm / Ausgleichstück / Hutmutter M10 / Kontermutter M10 / Ronde Ø33,7x4mm
Tipp: Die Gewindestangen können beispielsweise mit einem Injektionsmörtel (und Siebhülsen) in die Wand geklebt werden. Siehe auch weiter unten "Injektionsmörtel-Set".
oder
2. für innerhalb Fensterlaibung (Mauerwerk oder Holzbauten)
Das optionale Montagematerial beinhaltet:
4 x Wandflansch Ø85mm
(Tipp: die Wandflansche werden lose mitgeliefert, also sind nicht angeschweißt. Sie können dadurch Unebenheiten der Wand ausgleichen, da die Flansche auf dem Rohr horizontal verschiebbar sind - siehe Zeichnung!)
12 x Torx-Spanplatten-Schraube Ø6x70
12 x Ø8 TRIKA Allzweckdübel (Link zum Hersteller)
oder
3. für Holzbauten - Außenwand (im Fenstergitter befinden sich 4 x Ø12mm Bohrungen durch die die Stockschrauben gesteckt werden)
Das optionale Montagematerial beinhaltet:
4 x Stockschrauben M10x160
je 4 x Distanzhülse 40mm / Ausgleichstück / Hutmutter M10 / Kontermutter M10 / Ronde Ø33,7x4mm
Schraubensicherung (Schutz gegen Herausdrehen von Mutter und Schraube)
für mehr Informationen bitte klicken Sie hier (Link)!
Injektionsmörtel-Set
hier gelangen Sie direkt zum Artikel in unserem Montagezubehör
Pflegespray & Reinigungsspray für Edelstahl (400ml) - optional auswählbar
Sondermodelle oder Sondermaße oder Änderungs- und Anpassungswünsche:
Für mehr Informationen bitte lesen Sie hier weiter (Link)
Sicherheitshinweise:
Bitte lesen Sie unsere Sicherheitshinweise! (Link)
Unserer Produkte werden ohne Leistungserklärung geliefert und nur auf Anfrage und Angebot nach DIN EN 1090 hergestellt.
Die Lieferung erfolgt ausschließlich zur Selbstmontage.
Gerne beraten wir Sie persönlich (Link).
Bitte lesen Sie unsere Sicherheitshinweise! (Link)
Unserer Produkte werden ohne Leistungserklärung geliefert und nur auf Anfrage und Angebot nach DIN EN 1090 hergestellt.
Die Lieferung erfolgt ausschließlich zur Selbstmontage.
Gerne beraten wir Sie persönlich (Link).
Pflegehinweise
Rostfreier Edelstahl heißt zwar rostfrei aber kann trotzdem rosten. Fremdrost befindet als Staub in der Luft und im Regen. Fremdrost kann auch rostfreien Edelstahl angreifen, wenn er nicht rechtzeitig beseitigt wird. Bitte Ihr Edelstahlprodukt daher regelmäßg reinigen und versiegeln mit einem geeigneten Edelstahl-Pflegespray. So behält Ihr Fenstergitter "Variante 3" stets seinen typischen Edelstahl-Glanz. Edelstahl V2A (1.4301) ist übrigens nicht chlor- und solebeständig.
Wesentliche Merkmale:
- Material: Edelstahl geschliffen K240
- Rohrausführung: rund
- Länge und Gewicht: je nach Konfiguration
- Farbe: Edelstahl grau
- Material: Edelstahl geschliffen K240
- Rohrausführung: rund
- Länge und Gewicht: je nach Konfiguration
- Farbe: Edelstahl grau
- 3D-PDF-Fenstergitter_V3 (244.06 KB) :
- "speichern unter" und mit Adobe Acrobat Reader öffnen
- Montageanleitung (410.58 KB) :
- Befestigungsbeispiele (100.5 KB)
- Universal-Montageanleitung (Handbuch) (3.52 MB) :
- PDF zum Download
