"Handlauf- Geländer-Erhöhung" - für flache Handläufe
Die "Geländer und Handlauferhöhung" (MADE IN GERMANY) aus Edelstahl wird individuell nach Ihren Bedürfnissen gefertigt.
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Die Geländer- und Handlauferhöhung aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus.
(inkl. Edelstahlklebstoff)
(inkl. Edelstahlklebstoff)
Bei I-Form: keinen, Bei L-Form: einen, bei U-Form: zwei. Oder Sie schließen die einzelnen Handläufe ohne Verbinder mit z.B. Endkappen ab.
(inkl. Edelstahlklebstoff)
Maximal bei I-Form, L-Form, U-Form sind zwei Stück möglich
(Wenn Sie keinen Wandflansch also keinen Wandanschluss möchten wählen Sie "ohne" aus und dafür die Form der Endkappe)
- Vormontiert -
Wenn Sie auf beiden Enden einen Wandflansch möchten (Auswahl bei Wandflansch 2 Stück) dann wählen Sie bei Endkappe "ohne" aus
Sie können folgende Formen der Endkappen wählen:
Maximal lichte Weite zwischen altem und neuem Handlauf sollte bei Absturzsicherungen 120mm sein (!), damit Niemand zwischendurchfallen kann.
Lichte Weite = 6mm Flanschplatte + Xmm Trägerstütze + 5mm Kugering = max. 120mm
Besser einen Halter zu viel als zu wenig!
für die Wandflansche: je Wandflansch liefern wir optional Spanplattenschrauben aus V2A Ø5x70mm und Tox Trika Allzweckdübel (je Flansch drei Satz)
Hier erhalten Sie eine Übersicht unseres Montagematerials (Link)
Um eine persönliche Beratung zu erhalten, klicken Sie hier (Link)
Unsere Produkte werden ohne Leistungserklärung geliefert und nur auf Anfrage und Angebot nach DIN EN 1090 hergestellt.
Die Lieferung erfolgt ausschließlich zur Selbstmontage.
Gerne beraten wir Sie kostenfrei per Telefon oder E-Mail. Qualität und Service stehen bei uns an erster Stelle.
Mehr Informationen zur Qualität, zum Service und zur Technik erhalten Sie hier (Link)
Die Geländer- und Handlauferhöhung aus rostfreiem Edelstahl V2A geschliffen K240 ist optisch sehr edel und zeichnet sich durch eine hochwertige Verarbeitung aus.
Hinweis: diese Geländererhöhung eignet sich für alle Geländer mit flachem Handlauf. Also entweder mit Flachstahl oder mit Vierkantrohr.
Bei allen anderen Formen und bei Zweifeln und Fragen senden Sie uns bitte vorab eine Mail mit Fotos und Hand-Skizzen Ihres Geländers, welches Sie erhöhen möchten zur Anfrage.
Gerne erstellen wir ein Angebot. Bitte senden Sie Ihre Anfrage an: info@handlauf-inox.de. Gerne beraten wir Sie telefonisch: 07045-2019630.
Hinweise aus der statischen Berechnung um die Anforderung nach DIN an eine "Absturzsicherung" zu erfüllen:
Bei unserer maximalen Erhöhung mit 200mm Trägerstütze und somit ca. 260mm Ausladung (gesamte Erhöhung inkl. Halterflansch und neuem Handlauf) sollte der Halterabstand maximal 400mm zueinander betragen (bei Holmlast = 0,5 KN/m und nach Eurocode 3 den Faktor um 1,5 erhöht). Der max. Halterabstand erhöht sich proportional zur Ausladung z.B. 130mm Ausladung ergibt 800mm Halterabstand. Bei "Absturzsicherungen" nach DIN darf die maximale lichte Weite zwischen neuem und altem Handlauf 120mm betragen.
In ein paar Schritten zu Ihrer persönlichen Geländererhöhung - Orientieren Sie sich an unseren Skizzen bei den Produktbildern!
Haben Sie einen runden Handlauf? Dann sehen Sie bitte unsere
"Handlauf-Geländer-Erhöhung" - für runde Handläufe (Link)
oder direkt hier zu den wichtigsten Skizzen:
Übersichtsskizze wie eine Geländererhöhung für flache Handlaufe aussieht
CAD-Maß Skizze für Handlauf-Geländer-Erhöhung für flache Handläufe
Bei allen anderen Formen und bei Zweifeln und Fragen senden Sie uns bitte vorab eine Mail mit Fotos und Hand-Skizzen Ihres Geländers, welches Sie erhöhen möchten zur Anfrage.
Gerne erstellen wir ein Angebot. Bitte senden Sie Ihre Anfrage an: info@handlauf-inox.de. Gerne beraten wir Sie telefonisch: 07045-2019630.
Hinweise aus der statischen Berechnung um die Anforderung nach DIN an eine "Absturzsicherung" zu erfüllen:
Bei unserer maximalen Erhöhung mit 200mm Trägerstütze und somit ca. 260mm Ausladung (gesamte Erhöhung inkl. Halterflansch und neuem Handlauf) sollte der Halterabstand maximal 400mm zueinander betragen (bei Holmlast = 0,5 KN/m und nach Eurocode 3 den Faktor um 1,5 erhöht). Der max. Halterabstand erhöht sich proportional zur Ausladung z.B. 130mm Ausladung ergibt 800mm Halterabstand. Bei "Absturzsicherungen" nach DIN darf die maximale lichte Weite zwischen neuem und altem Handlauf 120mm betragen.
In ein paar Schritten zu Ihrer persönlichen Geländererhöhung - Orientieren Sie sich an unseren Skizzen bei den Produktbildern!
Haben Sie einen runden Handlauf? Dann sehen Sie bitte unsere
"Handlauf-Geländer-Erhöhung" - für runde Handläufe (Link)
oder direkt hier zu den wichtigsten Skizzen:
Übersichtsskizze wie eine Geländererhöhung für flache Handlaufe aussieht
CAD-Maß Skizze für Handlauf-Geländer-Erhöhung für flache Handläufe
Handlauferhöhung, Geländererhöhung, aufgesetzter Handlauf
Eine Handlauferhöhung aus rostfreiem Edelstahl auf z.B. ein vorhandenes Geländer oder einem vorhanden Handlauf ist fast immer ein individuelles Metallbau-Produkt, da die zu erhöhenden Handläufe und Geländer sehr viele Formen und Größen haben können (z.B. Rundrohr oder Rechteckrohr etc.) und die Befestigungen daher immer variieren.
Bei dieser Erhöhung konzentrieren wir uns jedoch nur auf flache Handläufe, weil diese wesentlich einfacher zu erhöhen und zu konfigurieren sind als z.B. Rundrohre.
Gründe für eine Handlauferhöhung können sein, dass der vorhandene Handlauf oder das Geländer nicht mehr den aktuellen Vorschriften entspricht und ein Neubau zu aufwendig und teuer wäre.
Häufigstes Beispiel ist, wenn ein neuer Boden auf dem Balkon verlegt wird.
Bei dieser Erhöhung konzentrieren wir uns jedoch nur auf flache Handläufe, weil diese wesentlich einfacher zu erhöhen und zu konfigurieren sind als z.B. Rundrohre.
Gründe für eine Handlauferhöhung können sein, dass der vorhandene Handlauf oder das Geländer nicht mehr den aktuellen Vorschriften entspricht und ein Neubau zu aufwendig und teuer wäre.
Häufigstes Beispiel ist, wenn ein neuer Boden auf dem Balkon verlegt wird.
Grundsätzlich gilt:
1. Wir benötigen immer eine bemaßte Skizze Ihres Handlaufs (Außenmaße des Geländers und auch Querschnitt des vorhandenen Handlaufes, sowie die alte und gewünschte Höhe bzw. das Maß der Erhöhung) und idealerweise ein Foto vom Geländer.
2. Wir erstellen immer eine CAD-Skizze zu Ihrer Freigabe. Ohne Freigabe beginnen wir nicht die Fertigung.
3. Der alte Handlauf muss je Flanschplatte zwei Mal durchbohrt werden z.B. Ø7mm für M6 Schrauben
4. Denken Sie daran, die Bohrlöcher anschließend wieder korrossionsbeständig zu machen z.B. mit Zinkspray.
5. Bitte prüfen Sie, dass Ihr "alter" Handlauf bzw. das Geländer ausreichend Stabiltät hat, um die Geländererhöhung fest zu verbinden und dauerhaft zu tragen.
6. Die Handlauferhöhungen werden zur Selbstmontage geliefert. Die sachgemäße und richtige Montage ist grundentscheidend für die Sicherheit.
7. Bei Absturzsicherungen sollte die lichte Weite zwischen altem und neuem Handlauf maximal 120mm sein, damit Niemand zwischendurch fallen kann.
Hinweis zu Korrosion: Vergessen Sie nicht, wenn Sie Ihren "alten" z.B. verzinkten Stahl-Handlauf bohren, diesen wieder Korrosionsbeständig zu machen. z.B. mit geeignetem Lack oder Zinkspray.
Außerdem können Sie die Befestigungs-Löcher der "neuen" Flanschplatte bei der Montage mit z.B. Silikon oder Montagkleber füllen, um Wassereindringen und Rost auf / in dem alten Handlauf zu vermeiden!
2. Wir erstellen immer eine CAD-Skizze zu Ihrer Freigabe. Ohne Freigabe beginnen wir nicht die Fertigung.
3. Der alte Handlauf muss je Flanschplatte zwei Mal durchbohrt werden z.B. Ø7mm für M6 Schrauben
4. Denken Sie daran, die Bohrlöcher anschließend wieder korrossionsbeständig zu machen z.B. mit Zinkspray.
5. Bitte prüfen Sie, dass Ihr "alter" Handlauf bzw. das Geländer ausreichend Stabiltät hat, um die Geländererhöhung fest zu verbinden und dauerhaft zu tragen.
6. Die Handlauferhöhungen werden zur Selbstmontage geliefert. Die sachgemäße und richtige Montage ist grundentscheidend für die Sicherheit.
7. Bei Absturzsicherungen sollte die lichte Weite zwischen altem und neuem Handlauf maximal 120mm sein, damit Niemand zwischendurch fallen kann.
Hinweis zu Korrosion: Vergessen Sie nicht, wenn Sie Ihren "alten" z.B. verzinkten Stahl-Handlauf bohren, diesen wieder Korrosionsbeständig zu machen. z.B. mit geeignetem Lack oder Zinkspray.
Außerdem können Sie die Befestigungs-Löcher der "neuen" Flanschplatte bei der Montage mit z.B. Silikon oder Montagkleber füllen, um Wassereindringen und Rost auf / in dem alten Handlauf zu vermeiden!
Lieferumfang:
Handlauf Ø42,4mm oder Ø33,7mm oder Ø48,3mm (je nach Form des Geländers z.B. gerade also I-Form oder L-Form oder eine U-Form)
je nach Bedarf: Handlaufverbinder, Handlauf-Eckverbinder 90°, flexibles Handlauf Gelenk (zum Einkleben mit Edelstahlklebstoff)
je nach Bedarf: Endkappen gewölbt oder flach oder Kugelform
je nach Bedarf: Wandflansche am Handlaufende zur Wandbefestigung
Halter bestehen aus: Flanschplatte L = 60mm B = (Ihre Handlaufbreite) t = 6mm und Trägerstütze Ø12 x X (Ihre Wunschhöhe), flexibler Kugelring (Ø42,4 / Ø33,7 / Ø48,3), 2 x Senkopf-Schrauben M6x16
inklusive Edelstahl-Klebstoff (je nach Bestellung wenn Sie Rohrverbinder oder 90° Eckverbinder bestellen)
Achten Sie immer darauf dass alle Schrauben gut und sicher angezogen sind und nichst wackelt. Bei Fragen jederzeit: info@handlauf-inox.de
Material: alles Edelstahl rostfrei V2A 1.4301
je nach Bedarf: Handlaufverbinder, Handlauf-Eckverbinder 90°, flexibles Handlauf Gelenk (zum Einkleben mit Edelstahlklebstoff)
je nach Bedarf: Endkappen gewölbt oder flach oder Kugelform
je nach Bedarf: Wandflansche am Handlaufende zur Wandbefestigung
Halter bestehen aus: Flanschplatte L = 60mm B = (Ihre Handlaufbreite) t = 6mm und Trägerstütze Ø12 x X (Ihre Wunschhöhe), flexibler Kugelring (Ø42,4 / Ø33,7 / Ø48,3), 2 x Senkopf-Schrauben M6x16
inklusive Edelstahl-Klebstoff (je nach Bestellung wenn Sie Rohrverbinder oder 90° Eckverbinder bestellen)
Achten Sie immer darauf dass alle Schrauben gut und sicher angezogen sind und nichst wackelt. Bei Fragen jederzeit: info@handlauf-inox.de
Material: alles Edelstahl rostfrei V2A 1.4301
Nicht im Lieferumfang inbegriffen (optional anwählbares Montagematerial):
je Halter zwei Satz Befestigungs-Schrauben: M6 x X (je nach Dicke Ihre Handlaufes) Innensechskantschrauben, Stopp-Muttern, Unterlegscheiben, Federringe zur Befestigung der Flanschplatten an Ihrem Handlauf.
Für die Wandflansche liefern wir optional Spanplattenschrauben Ø5x70mm und Tox Trika Allzweckdübel Ø8mm (je Flansch drei Satz)
Für die Wandflansche liefern wir optional Spanplattenschrauben Ø5x70mm und Tox Trika Allzweckdübel Ø8mm (je Flansch drei Satz)
So wird bestellt. In ein paar Schritten zu Ihrem persönlichen freistehenden Handlauf Orientieren Sie sich an unseren Skizzen bei den Produktbildern!

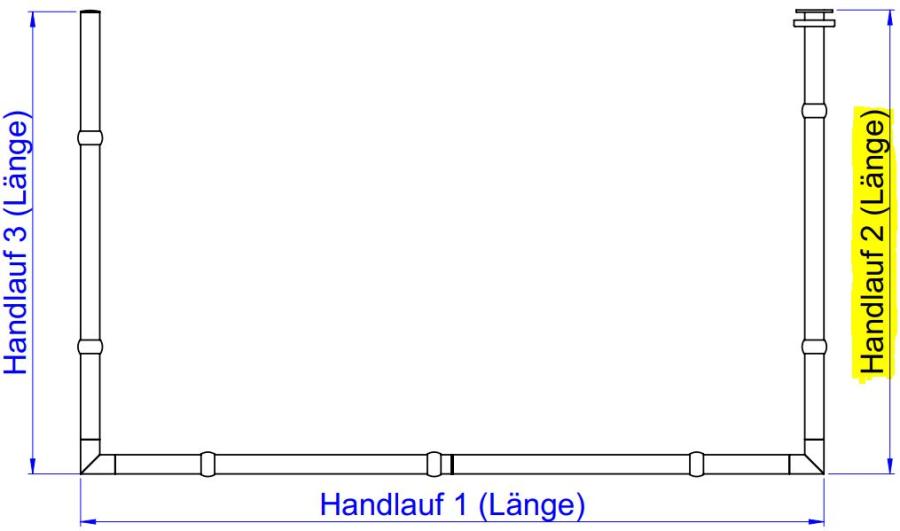

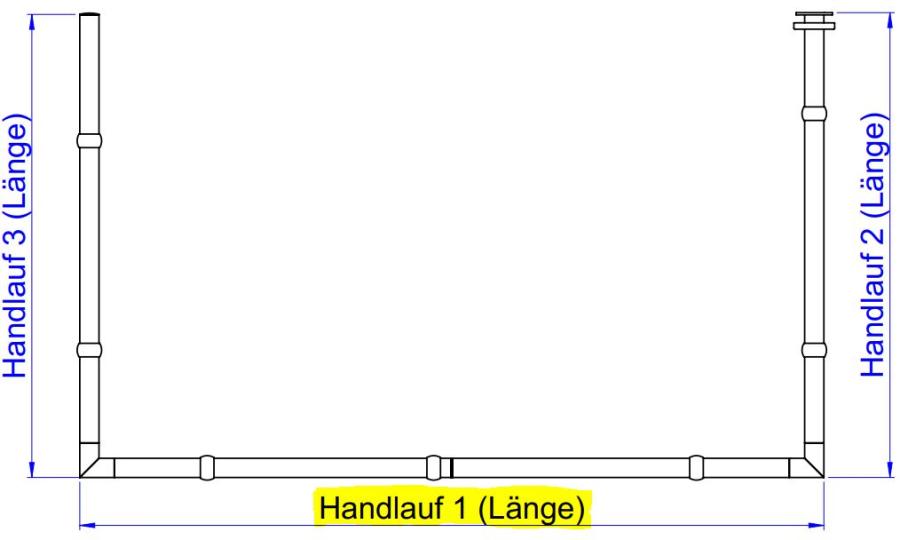

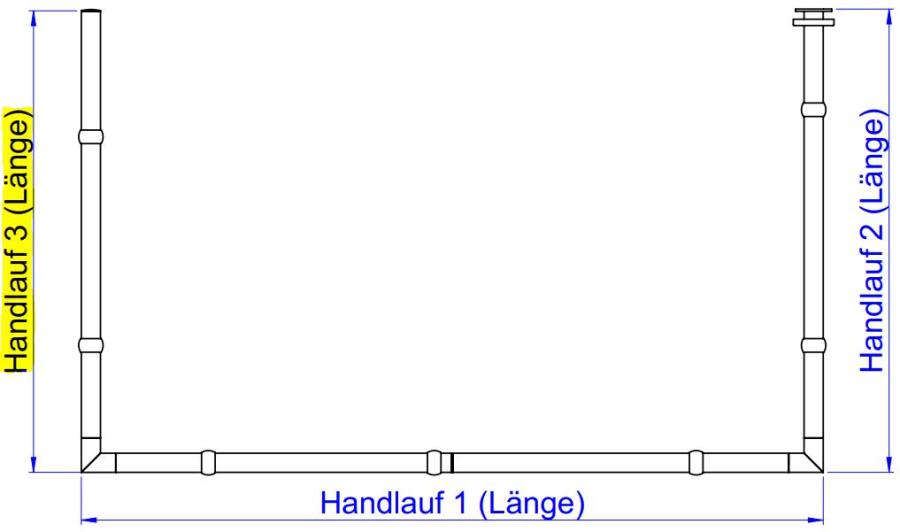

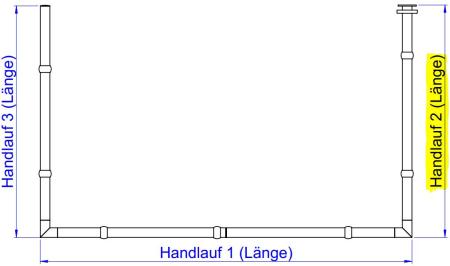

1. Wählen Sie den passenden Längenbereich der Handläufe "Handlauf 1" / "Handlauf 2" / "Handlauf 3"
Je nach Form Ihres Geländers wählen Sie die den Längenbereich für den Handlauf 1 (bei I-Form, L-Form, U-Form), für den Handlauf 2 (bei L-Form, U-Form), für den Handlauf 3 (bei U-Form). Es handelt sich immer um die Außenmaße (inkl. Verbinder, Endkappen und Wandflansche). Wir berechnen die Rohrlängen für Sie und erstellen eine CAD-Skizze.
.jpg)
2. Wählen Sie den gewünschten neuen Handlauf-Durchmesser "Handlauf-Ø"
3. Wählen Sie die Anzahl der geraden "Rohr-Verbinder"
Bis 5000mm liefern wir die Handläufe in einem Stück. Ab 5000mm bis 10000mm benötigen Sie min. einen Verbinder. Oder wenn Sie auch kürzer Handläufe verbinden möchten.(inkl. Edelstahlklebstoff)
4. Wählen Sie die Anzahl der 90° Eckverbinder, Steckfittinge "90°- Eckverbinder"
Bei U-Form z.B. "2 Stück", Bei L-Form z.B. "1 Stück" oder "keinen" und die Ecken (bei L-Form und U-Form) bleiben offen (unverbunden) mit Endkappen-Abschluss(inkl. Edelstahlklebstoff)
5. Wählen Sie die Anzahl der flexiblen Gelenke "Gelenk"
Einstellbar von 90° bis 180° (wenn z.B. Ihr Geländer keine reinen 90° Winkel beinhaltet)Bei I-Form: keinen, Bei L-Form: einen, bei U-Form: zwei. Oder Sie schließen die einzelnen Handläufe ohne Verbinder mit z.B. Endkappen ab.
(inkl. Edelstahlklebstoff)
6. Wählen Sie die Anzahl der Wandflansche "Wandflansch"
für den stirnseitigen WandanschlussMaximal bei I-Form, L-Form, U-Form sind zwei Stück möglich
(Wenn Sie keinen Wandflansch also keinen Wandanschluss möchten wählen Sie "ohne" aus und dafür die Form der Endkappe)
7. Wählen Sie die gewünschten Endkappen "Endkappe"
Alle offenen Enden, zu denen Sie keinen Verbinder oder Eckverbinder oder flexiblen Gelenke oder Wandlansche gewählt haben, schließen wir mit Endkappen ab.- Vormontiert -
Wenn Sie auf beiden Enden einen Wandflansch möchten (Auswahl bei Wandflansch 2 Stück) dann wählen Sie bei Endkappe "ohne" aus
Sie können folgende Formen der Endkappen wählen:
8. Wählen Sie die Länge der Trägerstütze (Ø12mm x X) "Trägerstütze"
Daraus ergibt sich das Maß der Erhöhung = 6mm Flanschplatte + Xmm Länge der Trägerstütze + 5mm Kugelring + Ø42,4mm oder 33,7mm oder 48,3mm neuer HandlaufMaximal lichte Weite zwischen altem und neuem Handlauf sollte bei Absturzsicherungen 120mm sein (!), damit Niemand zwischendurchfallen kann.
Lichte Weite = 6mm Flanschplatte + Xmm Trägerstütze + 5mm Kugering = max. 120mm
9. Wählen Sie die Breite Ihre Handlaufes "Breite"
Die Profil-Breite Ihres Handlaufes ist auch die Breite der Flanschplatte (65mm x Xmm x 6mm)10. Wählen Sie die Anzahl der Halter "Flanschhalter"
Der Abstand zwischen den Halter (bzw. die Anzahl der Halter) sollte nicht zu groß gewählt werden, da dies die stabilisierenden Bauteile sind (z.B. 1000mm bis 1500mm).Besser einen Halter zu viel als zu wenig!
11. Wählen Sie wenn Sie das Montagematerial wünschen
Wir stellen das Sortiment aus V2A für Sie zusammen für die Halter: je Halter zwei Satz: M6 x X (je nach Dicke Ihre Handlaufes) Innensechskantschrauben DIN912, Stopp-Muttern DIN985, Unterlegscheiben DIN125, Federringe DIN127 zur Befestigung der Flanschplatten an Ihrem Handlauf.für die Wandflansche: je Wandflansch liefern wir optional Spanplattenschrauben aus V2A Ø5x70mm und Tox Trika Allzweckdübel (je Flansch drei Satz)
Hier erhalten Sie eine Übersicht unseres Montagematerials (Link)
12. Pflegespray & Reinigungsspray für Edelstahl (400ml) - optional auswählbar

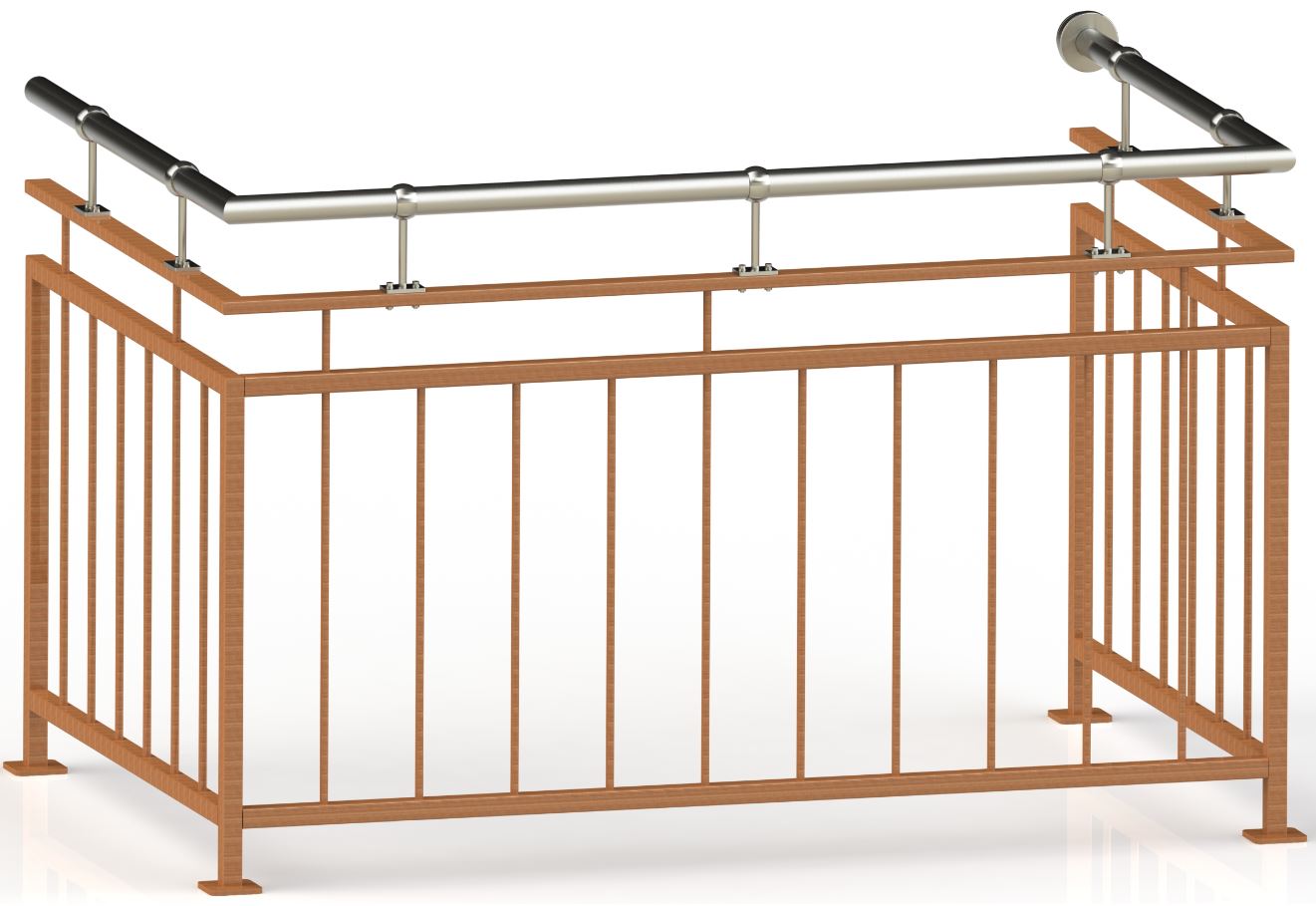

Beispielbild: mit Gelenkverbinder am Eck
